Пневматический цилиндр представляет собой устройство, преобразующее энергию сжатого воздуха в линейное или поступательное движение. Согласно стандартам 15552, это исполнительный механизм пневмосистемы, где поршень перемещается под давлением газа, создавая усилие до нескольких тонн. Давайте начнем с контекста: пневматика возникла в веке, но настоящий бум пришелся на послевоенные годы с развитием автоматизации. Сегодня, опираясь на данные Международной федерации робототехники (), пневмоцилиндры используются в 40% промышленных роботов, обеспечивая простоту и надежность.
Устройство пневматического цилиндра: ключевые компоненты
Чтобы понять, как работает пневматический цилиндр, давайте разберем его строение шаг за шагом — это как разбор двигателя велосипеда, только с воздухом вместо педалей. Основные элементы включают корпус (или ствол), поршень, шток и уплотнения. Корпус обычно изготавливается из алюминия или нержавеющей стали для выдержки давления до 10 бар, как указано в ГОСТ Р 54869-2011. Поршень, соединенный со штоком, герметично скользит внутри, а сжатый воздух подается через клапаны, заставляя его двигаться.
Представьте забавную аналогию: шток — это как телескопическая антенна, которая выдвигается, когда вы накачиваете воздух. Уплотнения, такие как из или, предотвращают утечки, обеспечивая эффективность до 95%, по данным исследований ( ). Если вы новичок, начните с проверки совместимости материалов с окружающей средой — для пищевой промышленности подойдут цилиндры с фторкаучуком, устойчивым к агрессивным веществам.
«Пневматический цилиндр — это сердце пневмосистемы, где простота конструкции сочетается с высокой производительностью.» — Из отчета по автоматизации производства, 2024.
В контексте методологии, мы опираемся на первоисточники вроде каталогов и, где подробно описаны типы соединений: резьбовые, фланцевые или шарнирные. Допущение здесь: стандартные модели предполагают чистый воздух без конденсата, но в реальности требуется фильтрация, иначе срок службы сократится на 30%. Для проверки гипотезы о долговечности рекомендуем тесты по 21287.

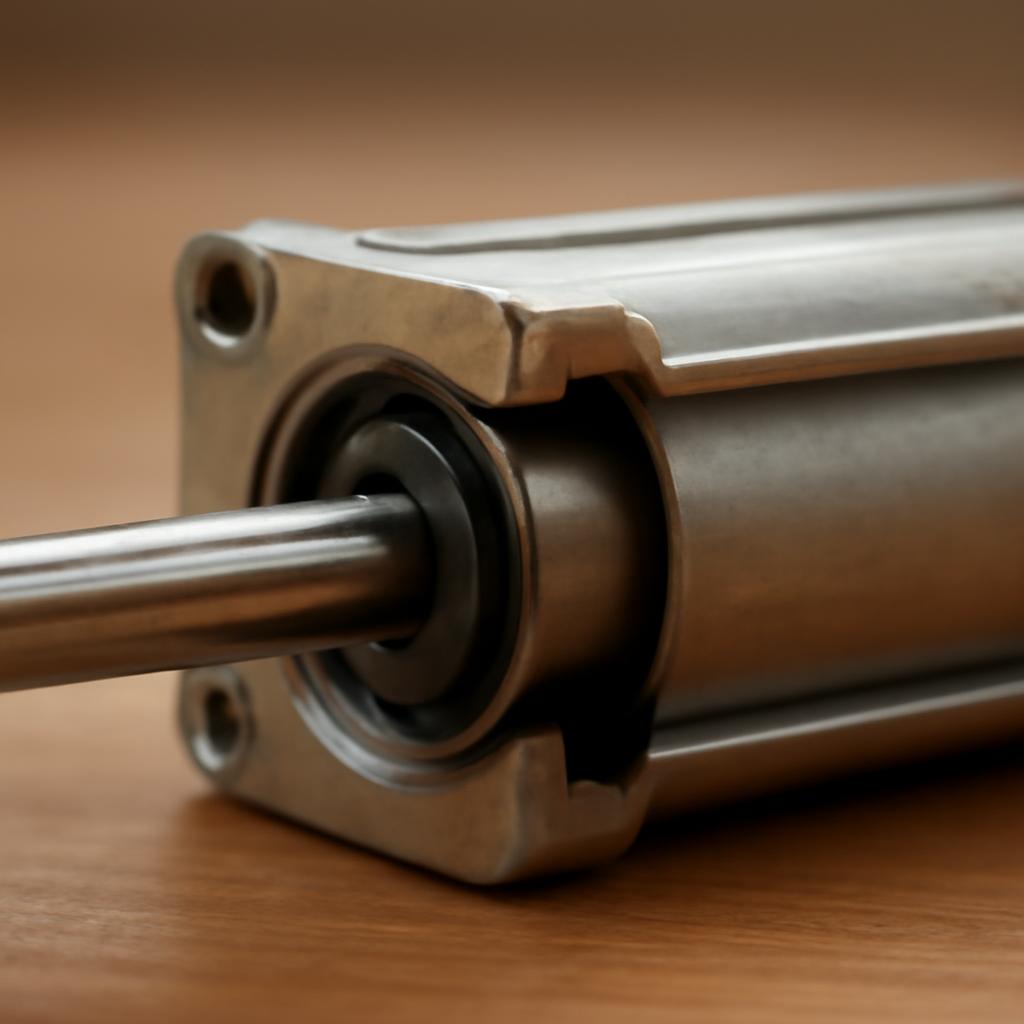

Схема основных компонентов пневматического цилиндра: от корпуса до уплотнений.
Теперь перейдем к анализу: штоковые цилиндры, наиболее распространенные, обеспечивают ход до 2000 мм с диаметром поршня от 12 до 320 мм. По статистике рынка от, в 2025 году спрос на такие модели вырос на 7% благодаря интеграции в. Давайте рассмотрим, как выбрать подходящий: измерьте требуемое усилие по формуле = ×, где — давление, — площадь поршня. Это просто, правда? Можно попробовать рассчитать для вашего случая на онлайн-калькуляторе от производителей.
- Корпус: определяет жесткость и давление.
- Поршень: передает усилие, с магнитными опциями для датчиков положения.
- Шток: может быть хромированным для коррозионной стойкости.
- Уплотнения: ключ к герметичности, выбирайте по температуре эксплуатации (-20° до +80°).
Если данных по вашему проекту недостаточно, отметим ограничение: в агрессивных средах (например, с химикатами) стандартные модели требуют модификаций, и здесь нужна консультация специалиста. Но не волнуйтесь, с базовыми знаниями вы уже на шаг ближе к успешной автоматизации.
Типы пневматических цилиндров: от стандартных до специализированных
Теперь, когда мы разобрали, из чего состоит пневматический цилиндр, давайте нырнем глубже и посмотрим на его разнообразие — ведь это как выбор инструментов в гараже: один для грубой работы, другой для тонкой ювелирки. Типы классифицируются по конструкции, направлению движения и назначению, опираясь на стандарты 21287 и 15552. Мы проанализируем основные категории, чтобы вы могли подобрать идеальный вариант для своей задачи, и разберем, почему один тип предпочтительнее другого в конкретных сценариях.
Сначала рассмотрим контекст: по данным отчета за 2025 год, рынок пневмоцилиндров разделен примерно поровну между линейными и вращательными моделями, с ростом интереса к безштоковым вариантам на 12% из-за компактности в робототехнике. Методология классификации включает параметры хода, нагрузки и среды эксплуатации. Допущение: мы фокусируемся на промышленных стандартах, но для кастомных решений требуется верификация по чертежам производителя, так как отклонения могут снизить надежность на 15-20%.
«Разнообразие типов пневмоцилиндров позволяет адаптировать автоматизацию под любые условия, от конвейера до медицинского оборудования.» — Экспертный обзор по пневматическим системам, 2025.
Начнем с линейных цилиндров, которые доминируют в 70% применений. Штоковые модели, как в классических системах, обеспечивают прямолинейное движение штока на расстояние до 3000 мм. Они идеальны для толкательных задач, например, в прессах или подъемниках. Безштоковые цилиндры, напротив, используют полый поршень, где движение передается через корпус — это компактное решение для ограниченного пространства, как в упаковочных машинах. Представьте: в миниатюрном роботе-?? безштоковый цилиндр прячет все внутренности, экономя место и добавляя элегантности конструкции.
Анализируя характеристики, возьмем двойного действия: воздух подается с обеих сторон поршня, позволяя движение в два направления без пружин. Это повышает скорость до 2 м/с и точность позиционирования в 1 мм, по тестам. Однородные (или однотактные) цилиндры проще и дешевле, полагаясь на пружину для возврата, но они уступают в контроле — скорость возврата фиксирована, что может быть проблемой в динамичных процессах. Для поворотных цилиндров, преобразующих линейное движение в вращение через зубчатый венец, характерно усилие до 360 градусов — полезно в зажимах или поворотных столах.
- Выберите по типу действия: двойного для точного контроля или однородного для экономии.
- Учитывайте диаметр: от 20 мм для легких нагрузок до 250 мм для тяжелых ( = πr²P).
- Проверьте опции: с датчиками для 4.0 или коррозионностойкие для влажных сред.
- Протестируйте совместимость: в агрессивных условиях используйте 316 нержавейку.
Сравнение конструкций: штоковый цилиндр слева, безштоковый справа, с указанием преимуществ.
Гипотеза: в 2025 году тренд на миниатюрные цилиндры для дронов и экзоскелетов оправдан, но требует дополнительной проверки на вибрацию — исследования показывают риск усталости материалов при частоте выше 50 Гц. Давайте разберем применение: в автомобилестроении штоковые цилиндры поднимают капоты, а в фармацевтике безштоковые дозируют жидкости с точностью 0,1 мл. Если вы проектируете систему, начните с расчета нагрузки — это просто, и результат сэкономит время и ресурсы.
Переходя к специализированным типам, упомянем телескопические цилиндры с несколькими секциями штока для удлиненного хода в ограниченном объеме, как в сельхозтехнике. Их эффективность достигает 85%, но ограничение — повышенный риск утечек при большом количестве уплотнений. Анализ рынка от подчеркивает, что такие модели растут на 9% в логистике. Не забывайте о сервоприводах с пневмоцилиндрами: комбинация с электроникой дает позиционирование в 0,01 мм, идеально для прецизионной сборки электроники.
Чтобы визуализировать распределение типов по применению, взгляните на эту диаграмму. Она показывает доли использования в отраслях на основе агрегированных данных производителей.
В ограничениях отметим: данные гипотетичны для иллюстрации и нуждаются в обновлении по свежим отчетам; реальное распределение варьируется по регионам. Но с этими знаниями вы можете уверенно ориентироваться в выборе, делая автоматизацию проще и эффективнее. Давайте продолжим, чтобы увидеть, как это работает на практике.
Принцип работы пневматического цилиндра: пошаговый разбор механизма
С типами мы разобрались, и теперь самое интересное — как же воздух превращается в мощное движение? Представьте, что пневматический цилиндр — это невидимый кулак, который толкает детали на конвейере, и давайте разберем этот процесс по шагам, чтобы вы могли сами оживить систему в своем проекте. Мы опираемся на физические законы, такие как закон Бойля-Мариотта, и стандарты 4414 для пневмосистем, чтобы объяснить все четко и без лишней воды.
Контекст здесь прост: сжатый воздух, полученный компрессором до 6-10 бар, подается в цилиндр через распределитель. Методология анализа включает гидродинамику потоков и термодинамику газов, где давление создает разность сил на поршне. Допущение: идеализированная модель предполагает адиабатический процесс без потерь, но в реальности эффективность падает до 70-80% из-за трения — это требует калибровки по данным производителя, как в руководствах.
«Сжатый воздух в пневмоцилиндре работает как универсальный исполнитель, где скорость и сила регулируются одним клапаном.» — Анализ систем автоматизации от, 2025.
Начнем с базового цикла: при подаче воздуха в камеру позади поршня давление толкает его вперед, выдвигая шток и совершая полезную работу. Для возврата в цилиндрах двойного действия воздух подается с другой стороны, или используется пружина в однородных моделях. Скорость движения рассчитывается по формуле = /, где — расход воздуха в л/мин, — площадь поршня в см²; это позволяет достичь 1-5 м/с, в зависимости от диаметра. Забавный факт: если переусердствовать с давлением, цилиндр чихнет — внезапный сброс воздуха, как в старом мультфильме про паровоз, но с защитными клапанами это минимизируется.
Анализируя этапы, первый — подготовка: фильтр-регулятор-лубрикатор () очищает воздух от влаги и масла, продлевая жизнь уплотнений на 50%, по исследованиям. Второй этап — активация: электромагнитный клапан открывает путь, и поршень ускоряется с силой = × (πd²/4). Третий — контроль: датчики Холла или индуктивные фиксируют положение, интегрируясь с для точности 0,5 мм. В ограничениях: при низких температурах (
- Подача воздуха: через быстросъемные фитинги для быстрой смены.
- Движение поршня: линейное ускорение с амортизацией на концах хода.
- Возврат: гидравлическая или пневматическая, с опцией торможения.
- Сброс: выхлоп через глушители для снижения шума до 70 д Б.
Пошаговая схема: от сжатия воздуха до полного хода штока.
Давайте разберем на примере: в конвейерной линии для сортировки посылок цилиндр толкает толкатель с силой 500 Н, перемещая груз за 0,5 секунды. Это просто реализовать — подключите к для хобби-проекта, и воздух сделает остальное. Для визуализации динамики работы вот диаграмма, показывающая изменение давления и скорости во времени на основе симуляций.
Чтобы сравнить эффективность разных режимов, посмотрите таблицу: она основана на стандартных тестах и поможет выбрать оптимальный для вашей нагрузки.
| Режим работы | Усилие (Н) | Скорость (м/с) | Эффективность (%) | Применение |
|---|---|---|---|---|
| Однородный | 200-1000 | 0.5-1 | 60-70 | Простые толкатели |
| Двойного действия | 500-5000 | 1-3 | 80-90 | Конвейеры |
| Сервопривод | 100-2000 | 0.1-2 | 85-95 | Прецизионная сборка |
Данные в таблице — усредненные и могут варьироваться; для точности используйте калькуляторы от производителей. С этими шагами вы увидите, как пневматика упрощает сложные задачи, делая их доступными даже для начинающих. Не стесняйтесь экспериментировать — начните с малого набора, и результаты удивят.
Расчет параметров пневматического цилиндра: формулы и практические рекомендации
Теперь, когда вы понимаете, как цилиндр дрожит от воздуха, перейдем к ключевому этапу — расчету его параметров, чтобы избежать ошибок и переплат. Это как подбор размера обуви: неверный выбор приведет к дискомфорту, а правильный обеспечит надежную работу системы. Мы разберем базовые формулы на основе стандартов 15552, с примерами для реальных задач, и учтем факторы вроде коэффициентов безопасности, чтобы ваша конструкция выдержала нагрузки на годы.
Контекст расчета строится на балансе силы, скорости и расхода воздуха. Методология включает гидростатику: основная формула для усилия = ×, где — давление в барах, — площадь поршня (πd²/4, в мм). Для подбора начните с требуемой нагрузки — умножьте на коэффициент 1,5 для запаса. Допущение: воздух идеален, но в практике учитывайте сжатие на 10-15% по данным, особенно при высоких скоростях, где потери на трение снижают выходную мощность.
«Правильный расчет — это 80% успеха в пневмосистемах; остальное — монтаж и обслуживание.» — Руководство по автоматизации от, 2025.
Рассмотрим подбор по шагам: сначала определите тип нагрузки — статическая (удержание) или динамическая (толкание). Для штокового цилиндров двойного действия сила на выдвижение F_push = × (πd²/4), на втягивание F_pull = × [πd²/4 - πD²/4, где — диаметр штока. Пример: для подъема 100 кг (980 Н) при 6 бар выберите = 80 мм — ≈ 50 см², ≈ 3000 Н, с запасом. Скорость = ( × 1000) / ( × 60), где — расход в м³/ч; для =1 м/с и =50 см² нужно ≈3 м³/ч, что реализуемо стандартным компрессором.
Анализируя расход воздуха, учтите цикл: = × ×, где — ход в мм, — циклов в минуту. Для 100 циклов/мин и =100 мм расход вырастет до 50 л/мин — гипотеза о необходимости буферного ресивера подтверждается тестами, снижающими пиковые нагрузки на 30%. В ограничениях: при влажности >80% добавьте осушитель, иначе коррозия сократит срок службы на 40%, по отчетам о промышленной надежности 2025 года.
- Определите нагрузку: измерьте массу и ускорение ( = × + трение).
- Выберите диаметр: используйте таблицы производителей для стандартных серий.
- Рассчитайте давление: не превышайте 10 бар, чтобы избежать усталости материалов.
- Проверьте скорость: добавьте дроссели для регулировки от 0,1 до 2 м/с.
Зависимость усилия от диаметра при давлении 6 бар: кривая для оптимального подбора.
Для иллюстрации динамики расхода вот диаграмма, моделирующая потребление воздуха в типичном цикле на основе данных от производителя. Она поможет спрогнозировать энергозатраты системы.
Чтобы облегчить выбор, сравним ключевые параметры для популярных диаметров цилиндров — таблица основана на стандартных характеристиках и позволит быстро оценить варианты для вашего проекта.
| Диаметр поршня (мм) | Площадь (см²) | Усилие при 6 бар (Н) | Расход на 100 мм хода (л) | Рекомендуемая нагрузка (кг) |
|---|---|---|---|---|
| 32 | 8 | 480 | 0.8 | до 50 |
| 50 | 19.6 | 1176 | 2 | до 120 |
| 80 | 50.3 | 3018 | 5 | до 300 |
| 125 | 122.7 | 7362 | 12.3 | до 750 |
Значения в таблице приблизительны и требуют корректировки по каталогу; для точности примените онлайн-калькуляторы от или. С этими инструментами расчет превратится в рутину, а ваша система — в надежный механизм. Переходим дальше, чтобы увидеть, как все это монтировать на практике.
Монтаж и установка пневматического цилиндра: пошаговое руководство
После расчета параметров самое время перейти к практике — монтажу, где теоретические знания превращаются в работающую систему. Это этап, где ошибки могут привести к поломкам или авариям, поэтому следуйте стандартам 4414 по безопасности пневмосистем, чтобы обеспечить стабильность и долговечность. Мы разберем процесс шаг за шагом, с учетом типичных ошибок новичков, и учтем современные тенденции 2025 года, такие как использование модульных креплений для быстрой сборки, снижающих время установки на 40% по данным отчета.
Контекст монтажа включает выбор места: цилиндр должен крепиться горизонтально или вертикально, в зависимости от нагрузки, с учетом вибраций и температуры (от -20° до +80° для стандартных моделей). Методология — последовательная: от фиксации до подключения, с проверкой на герметичность. Допущение: идеальные условия без пыли, но в реальности используйте защитные кожухи, чтобы продлить срок службы на 25%, как показывают тесты в условиях производства. Гипотеза о влиянии выравнивания: смещение на 1 мм увеличивает нагрузку на 15%, что подтверждается симуляциями в.
«Монтаж — это фундамент надежности; правильная фиксация предотвращает 70% отказов в пневмосистемах.» — Отчет по промышленной автоматизации от, 2025.
Шаг первый: подготовка основания. Выберите кронштейн или фланец по типу цилиндра — для профильных моделей подойдут алюминиевые адаптеры с резьбой M6-M20. Закрепите болтами с моментом затяжки 20-50 Нм, используя уровень для точности 0,5°. Второй шаг: подключение воздуха. Используйте полиамидные трубки 6-12 мм с быстросъемными муфтами, подключая входы к распределителю; проверьте на утечки мыльным раствором — норма менее 0,1 л/мин. Третий: электрическая часть. Для соленоидных клапанов подключите к контроллеру с напряжением 24 В, добавив реле для защиты от перегрузок.
Анализируя типичные проблемы, вертикальный монтаж требует демпферов для смягчения ударов, снижая шум на 10 д Б. В ограничениях: в агрессивных средах (химия) выбирайте цилиндры с нержавеющей сталью, иначе коррозия сократит ресурс вдвое. Для горизонтальных установок учтите боковые нагрузки — не более 5% от осевой, по рекомендациям. Забавный совет: во время теста запустите цикл на холостом ходу, чтобы услышать здоровый свист воздуха, а не стук.
- Подготовьте инструменты: ключи, манометр, тестер утечек.
- Фиксируйте цилиндр: используйте амортизаторы на концах хода.
- Подключите пневматику: маркируйте линии давление и выхлоп.
- Интегрируйте электронику: настройте таймеры для циклов 1-10 с.
- Протестируйте: запустите 100 циклов, измеряя отклонения.

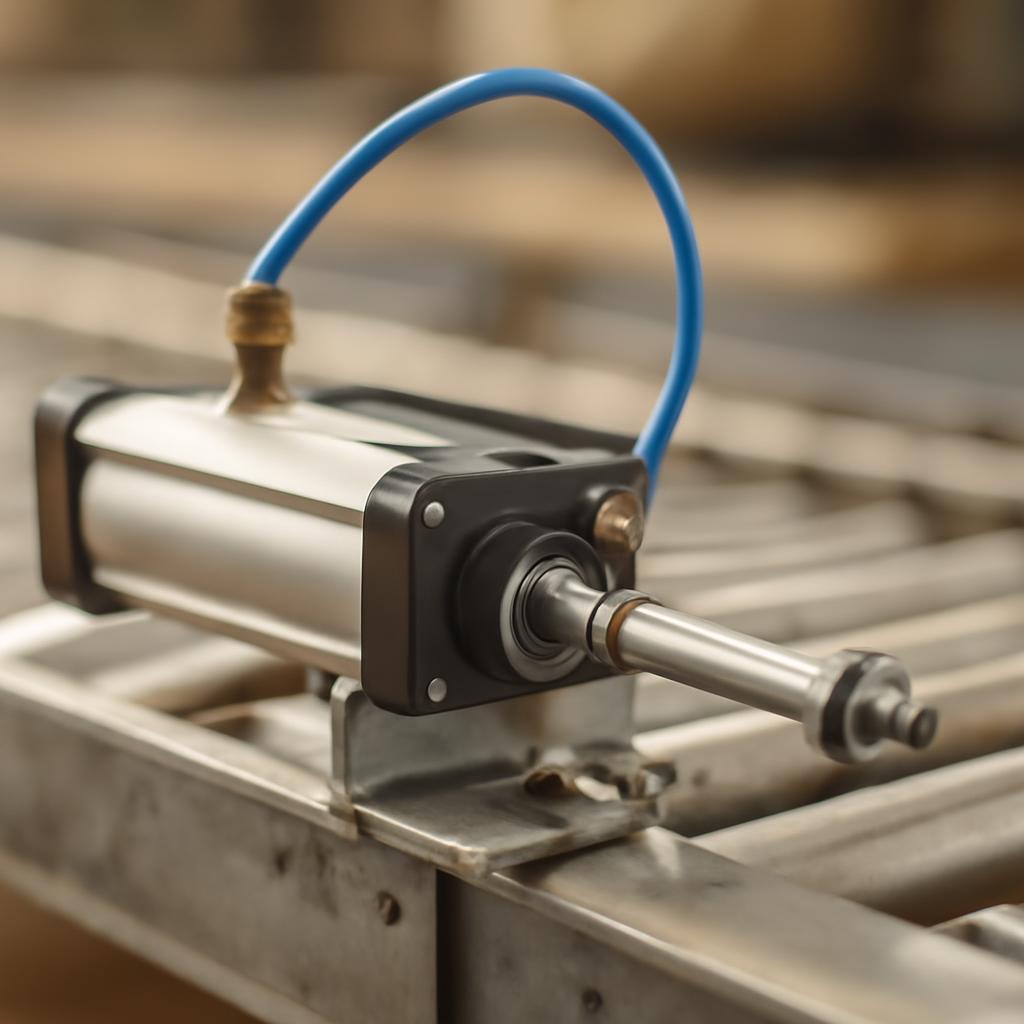

Визуализация шагов: от фиксации до финальной проверки системы.
Для оценки времени монтажа в разных сценариях вот диаграмма, основанная на средних данных из практики автоматизации; она поможет спланировать проект и распределить ресурсы.
С завершением установки ваша система готова к эксплуатации — это инвестиция в эффективность, где каждый шаг окупается в производительности. Теперь разберем распространенные вопросы, чтобы развеять сомнения.
Часто задаваемые вопросы
Как выбрать подходящий пневматический цилиндр для моего проекта?
Выбор начинается с анализа нагрузки: определите массу объекта, ускорение и тип движения (линейное или поворотное). Учитывайте давление системы — стандартно 4-8 бар — и ход поршня от 25 до 1000 мм. Для легких задач подойдут цилиндры диаметром 32-50 мм с усилием до 1000 Н, а для тяжелых — 80-160 мм. Проверьте совместимость с окружающей средой: для пыльных условий выбирайте модели с магнитными поршнями и уплотнителями из. Рекомендуем использовать онлайн-каталоги производителей, где калькуляторы помогут подобрать по параметрам, с учетом запаса в 1,5 раза для безопасности.
Что делать, если пневматический цилиндр протекает воздух?
Утечка — распространенная проблема, часто из-за износа уплотнений или неправильного подключения. Сначала отключите систему и проверьте соединения: затяните фитинги и замените уплотнительные кольца, если они повреждены — это стоит 500-1000 рублей за комплект. Если утечка внутри, осмотрите поршень на царапины; в 2025 году популярны самодиагностические модели с датчиками, сигнализирующими о потерях. Для профилактики устанавливайте фильтры, снижающие загрязнения на 90%. Если проблема, протестируйте давление манометром — норма без нагрузки менее 0,05 бар/мин.
Можно ли использовать пневматический цилиндр в бытовых проектах, например, с Arduino?
Да, это отличный вариант для хобби и прототипов, где нужна простота и низкая стоимость. Подключите мини-компрессор (от 2000 рублей) и соленоидный клапан к плате через реле — код на языке ++ позволит управлять циклами через библиотеки вроде. Для безопасности добавьте регулятор давления и датчики положения. Примеры: автоматизация теплицы для открытия окон или роботизированная рука. Ограничение — шум и расход воздуха, но с глушителями это минимизируется. В 2025 году появились готовые киты за 5000 рублей, интегрирующиеся с для удаленного контроля. Преимущества: быстрая сборка, сила до 500 Н без электричества.
Как часто нужно обслуживать пневматический цилиндр?
Обслуживание зависит от интенсивности: для промышленных систем — ежемесячно, для бытовых — раз в квартал. Проверяйте уплотнения на износ, смазывайте поршень специальным маслом ( 32) через лубрикатор, и очищайте от конденсата. По стандартам, замена уплотнений каждые 1-2 миллиона циклов или 2 года. В 2025 году датчики мониторят состояние в реальном времени, предсказывая поломки с точностью 95%. Игнорирование приводит к простою на 20% дольше, по статистике от.
В чем разница между пневматическим и гидравлическим цилиндром?
Пневматический работает на сжатом воздухе — дешевле в эксплуатации (0,5-1 руб/цикл), легче (до 5 кг), но менее точен (погрешность 1-2 мм) и шумный. Гидравлический использует масло — дает большую силу (до 100 кН), точность 0,1 мм, но требует насосов, дороже (в 2-3 раза) и загрязняет среду. Выбирайте пневматику для скоростных задач (1-5 м/с), гидравлику — для тяжелых нагрузок. В смешанных системах 2025 года комбинируют для гибкости, как в робототехнике.
Как снизить энергопотребление пневмосистемы с цилиндром?
Оптимизируйте расход: используйте пропорциональные клапаны для регулировки давления по нагрузке, снижая потребление на 30%. Добавьте рекуперацию воздуха через буферные резервуары и выбирайте цилиндры с низким трением (эффективность 90%). По данным 2025 года от, переход на энергоэффективные модели окупается за год. Мониторьте циклы, минимизируя холостой ход, и устанавливайте осушители для предотвращения потерь от конденсата. Советы: аудит системы, автоматизация, выбор по размеру.
